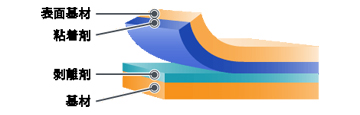

|
離型紙、離型膜不只是保護粘著製品的粘著劑面，也是左右製品本身品質、性能的重要部材。又，再利用其表面特性，也能用於各種樹脂的成形加工上。

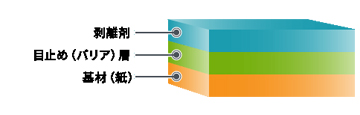

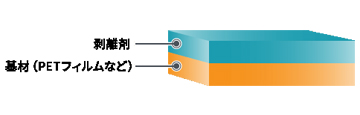

有以紙張為基材之離型紙和以薄膜為基材之離型膜。其上皆塗佈離型劑。一般來說，離型紙皆有Barrier層(目止め層)，使得離型劑不會滲入基材的阻隔層。
▲TOP
塗佈於離型紙、離型膜上的離型劑，大體上可分為Silicon Type和Non Silicon Type。由電子業起始，各個業界對於Non Silicon Type的需求有增加的趨勢。
可配合客戶的需求，提供各種離型劑的設計。
▲TOP
從離型用原紙，到離型紙、離型膜，再到粘著產品，進行一貫生產的LINTEC，利用其整體技術實現客戶所追求的離型性能。接下來，介紹其代表性構成及特性。
代表性離型紙的構成及特性
|
類型 |
構成 |
特性 |
|
Glassine Direct Type |
|
耐熱性、光透過性 |
|
Resin Laminate Type |
|
離型劑：Silicon Type
|
|
Barrier層：PE
|
|
基材：模造紙、牛皮紙
|
|
防水性、表面特性控制＊ |
|
Resin Coat Type |
|
離型劑：Silicon Type
|
|
Barrier層：PVA・Clay
|
|
基材：模造紙、牛皮紙
|
|
耐熱性、尺寸安定性 |
|
Non Silicon Type |
|
離型劑：Non Silicon Type
|
|
Barrier層
|
|
基材：模造紙、牛皮紙
|
|
矽非移行、
樹脂塗工性 |
|
Anti Curl Type |
|
離型劑：Silicon Type
|
|
Barrier層：PE・PVA・Clay
|
|
基材：模造紙、牛皮紙
|
|
Anti Curl層：PE、樹脂塗佈等
|
|
抗翹曲、
表面特性控制＊ |
-
＊Barrier層選擇為PE時，其表面特性有超鏡面、半鏡面、霧面等類型可供選擇。
-
※各個類型皆可印刷於離型膜上，並有其他組合可提案。
紙基材的種類及特性
從原紙製造開始進行的LINTEC，可按照離型紙的用途及要求性能，選擇適合的離型紙用原紙，提供適合的產品。
|
種類 |
特性 |
|
模造紙 |
|
|
格拉辛紙 |
-
緊密度高、透氣性低
-
透光性高
-
耐溶劑性良好(矽可直接塗佈)
-
平滑性高
|
|
牛皮紙 |
|
代表性離型膜的種類與特性
|
類型 |
構成 |
特性 |
|
Silicon Type |
|
潔淨度 |
|
Non Slicon Type |
|
離型劑：Non Silicon Type
|
|
基材：PET等
|
|
潔淨度、矽非移行
樹脂塗工性 |
|
Anchor Coat Type |
|
離型劑：Silicon Type
|
|
Anchor Coat層：抗靜電、提升密著度等
|
|
基材：PET等
|
|
潔淨度、抗靜電、離型劑的密著提升等 |
-
※LINTEC的離型膜在高潔淨度環境下生產。各個類型皆可印刷於離型膜上，並有其他組合可提案。
-
▲TOP
貼紙、標籤等粘著劑面上的離型紙、離型膜，在撕下時產生的抵抗力稱為離型力。其大小的單位，以牛頓/公尺(N/m)等來表示，通常180°Tape Peel的條件下，從0.3m/min的低速離型到100m/min的高速離型的範圍來測定。

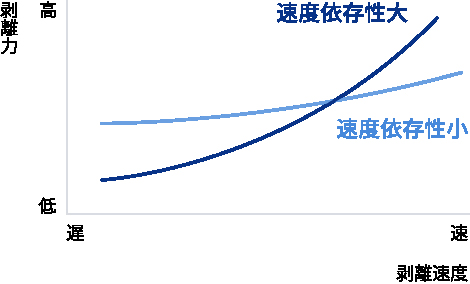

一般來說，離型力和速度會有相互關係，隨著撕下速度變快，離型力也會有變大的趨勢。但是LINTEC可從豐富的離型配方當中，提案出與速度相關性低的配方。
▲TOP
製品構成 - Non Silicon Type離型劑
從矽會造成不良影響的電子製品用途起始，今後需求將再擴大的Non Silicon Type離型劑。以下介紹其特徵、離型力等物性資料。
特徴
-
優秀的樹脂塗工性、表面張力(水接觸角θ＝70˚ ～105˚ )
-
對於樹脂兼備高流平性(Leveling特性)與離型性，塗佈均勻實現均一的離型性能，提高生產性。
-
從輕離型到重離型，擁有各種不同離型力之配方。
樹脂塗工性測試
【Non Silicon Type離型劑】
【Silicon Type離型劑】
-
於剝離處理面塗佈10µm厚度的環氧樹脂，比較其塗佈不均的發生狀況
【Non Silicon Type離型劑】
表面張力高，樹脂的塗工性較佳，不容易發生塗佈不均。
【Silicon Type離型劑】
表面張力低，樹脂塗工性較差的緣故，容易發生塗佈不均。
代表性Non Silicon Type離型劑物性
|
離型劑名 |
離型力*1
(mN/20mm) |
接觸角*2
(˚ ) |
表面自由
能*3
(mJ/m2) |
|
純水 |
DMF |
環己酮 |
|
6040 |
95 |
102 |
58 |
47 |
24 |
|
X |
550 |
96 |
44 |
19 |
30 |
|
AL-5 |
1850 |
94 |
46 |
23 |
35 |
|
6501 |
3300 |
89 |
35 |
20 |
37 |
|
T157 |
5500 |
73 |
20 |
5 |
45 |
|
T157-2 |
6000 |
73 |
16 |
5 |
46 |
|
PET Film |
7200 |
57 |
- |
- |
47 |
|
PE Laminate紙 |
2000 |
95 |
29 |
14 |
36 |
|
PP Laminate紙 |
3700 |
104 |
43 |
33 |
28 |
-
※記載之數值為代表值，不為保證值。
-
※亦包含微量的矽含有。
-
＊1於剝離處理面使用2kg滾輪將日東電工(株)製壓克力膠帶貼付其上，30分後測定其離型力(Tape Peel、剥離角度180˚、剥離速度0.3m/min)。
-
＊2於剝離處理面滴下2µl之溶媒，測定其靜態接觸角。。
-
＊3純水、1-Bromonaphthalen、二碘甲烷之接觸角算出表面自由能。
▲TOP
|
